Bộ chia tín hiệu 4-20ma Datexel DAT 5022

bộ chia tín hiệu 4-20ma datexel DAT 5022

bộ chia tín hiệu 4-20ma datexel DAT 5022

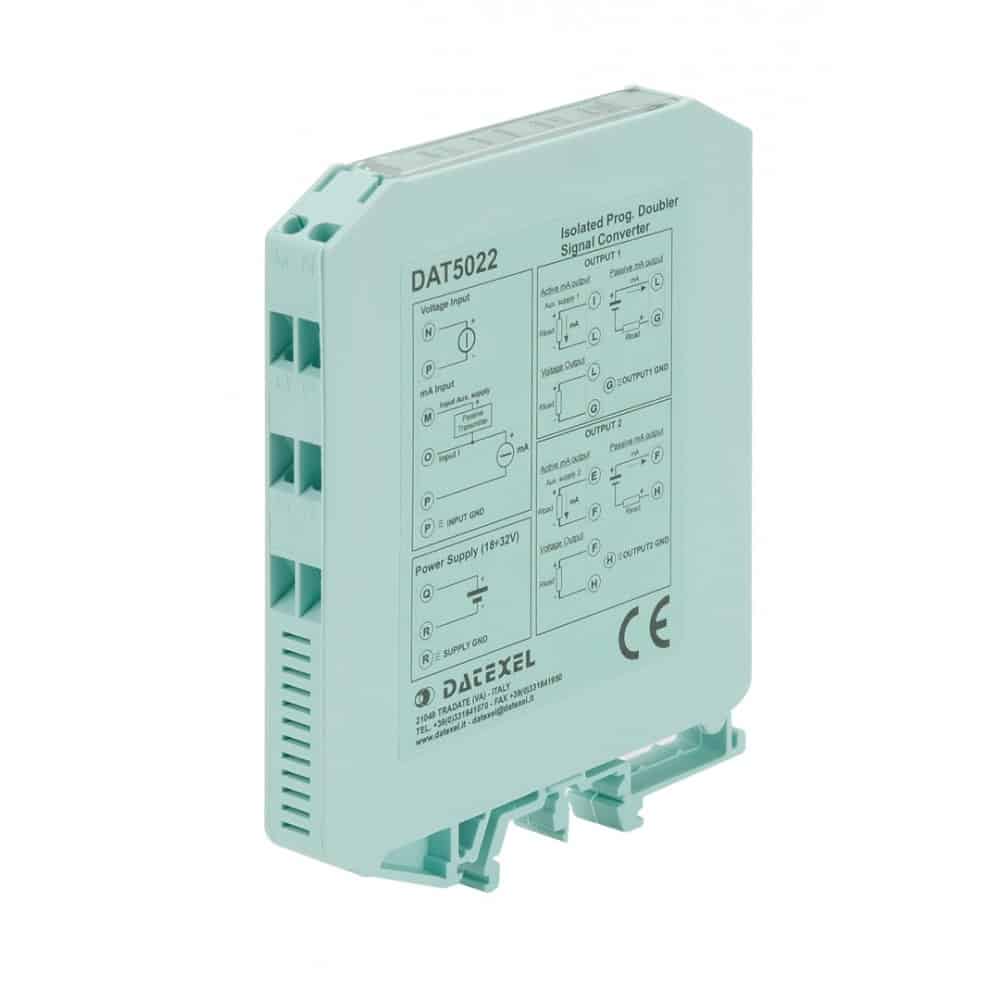

Bộ chia tín hiệu 4-20ma datexel 5022 cũng như các dòng chia tín hiệu khác. Như bộ chia 4-20ma Drago DN21000, bộ chia tín hiệu 4-20ma Phoenix…Đều có chức năng chia thành 2 tín hiệu 4-20ma độc lập. Ứng dụng chủ yếu dùng trong ngành nước thải, các đơn vị tự động. Sau đây chúng ta sẽ tìm hiểu về tính năng kỹ thuật từng loại để hiểu rõ hơn.

Tính năng bộ chia tín hiệu 4-20ma datexel 5022

Tín hiệu ngõ vào 1 kênh đa dạng bao gồm 0-10v, 0-5v, 1-5v, 2-10v, 0-20ma, 4-20ma có thể cài đặt bằng DIP-Switch trên thiết bị

Tín hiệu ngõ ra 2 kênh giống như ngõ vào, cũng cài đặt bằng Switch mà không dùng đến máy tính.

Có chân cấp nguồn cho tín hiệu ngõ vào là cảm biến áp suất

Ngõ ra cũng có thể cấp nguồn loop trên 2 dây tín hiệu 4-20ma

Tải ngõ ra dòng lớn nhất 500ohm

Tải ngõ ra áp lớn nhất 5kohm

Có biến trở tinh chỉnh điểm zero và span ở 2 ngõ ra giúp tín hiệu chính xác hơn.

Đặt điểm bộ chia dòng DN21000 Drago

Cũng như datexel drago DN21000 tín hiệu vào đa năng 0-10v, 0-5v, 1-5v, 2-10v, 0-20ma, 4-20ma và điều chỉnh bằng Switch.

Tín hiệu ra 2 kênh độc lập có cách ly 3KVAC giữa tín hiệu vào, ra và nguồn. Cũng có thể điều chỉnh bằng Switch với các tín hiệu 0-10v, 0-5v, 1-5v, 2-10v, 0-20ma, 4-20ma

Ngõ vào tín hiệu có thể bật hoặc tắt chức năng cấp nguồn cho cảm biến áp suất hoặc các thiết bị thụ động khác.

Độ dày bộ chia DN21000 chỉ 6mm, tương đối mỏng so với các hãng khác

Đối với mã hàng DN21000B có thêm chức năng cấp nguồn và xuất tín hiệu xuống bus dinrail. Tuy nhiên chức năng này ít sử dụng vì phải cần thêm thiết bị kết nối.

Một dòng mới của bộ chia Drago mã DN21004 là đấu nối bằng nút nhấn mà không cần vặn ốc như những model cũ.

Thông số kỹ thuật bộ chia tín hiệu 4-20ma phoenix

Đối với dòng giá rẻ của Phoenix thì tín hiệu vào chỉ có duy nhất là 4-20ma. Không như những dòng giá rẻ hãng khác có thể chọn lựa bằng switch. Nếu chúng ta chọn dòng chọn lựa được thì giá sẽ cao hơn.

Tín hiệu ngõ ra cũng duy nhất tín hiệu là 4-20ma. Nhưng nó có một lợi thế là có nguồn loop nên có thể dùng cho các thiết bị đầu ra không cần cấp nguồn rời.

Độ dày thiết bị tương đối mỏng chỉ 6mm

Nguồn cấp cũng như những hãng thông dụng khác là 24VDC
