Bộ Chuyển Đổi Tín Hiệu 0-10v sang 4-20ma

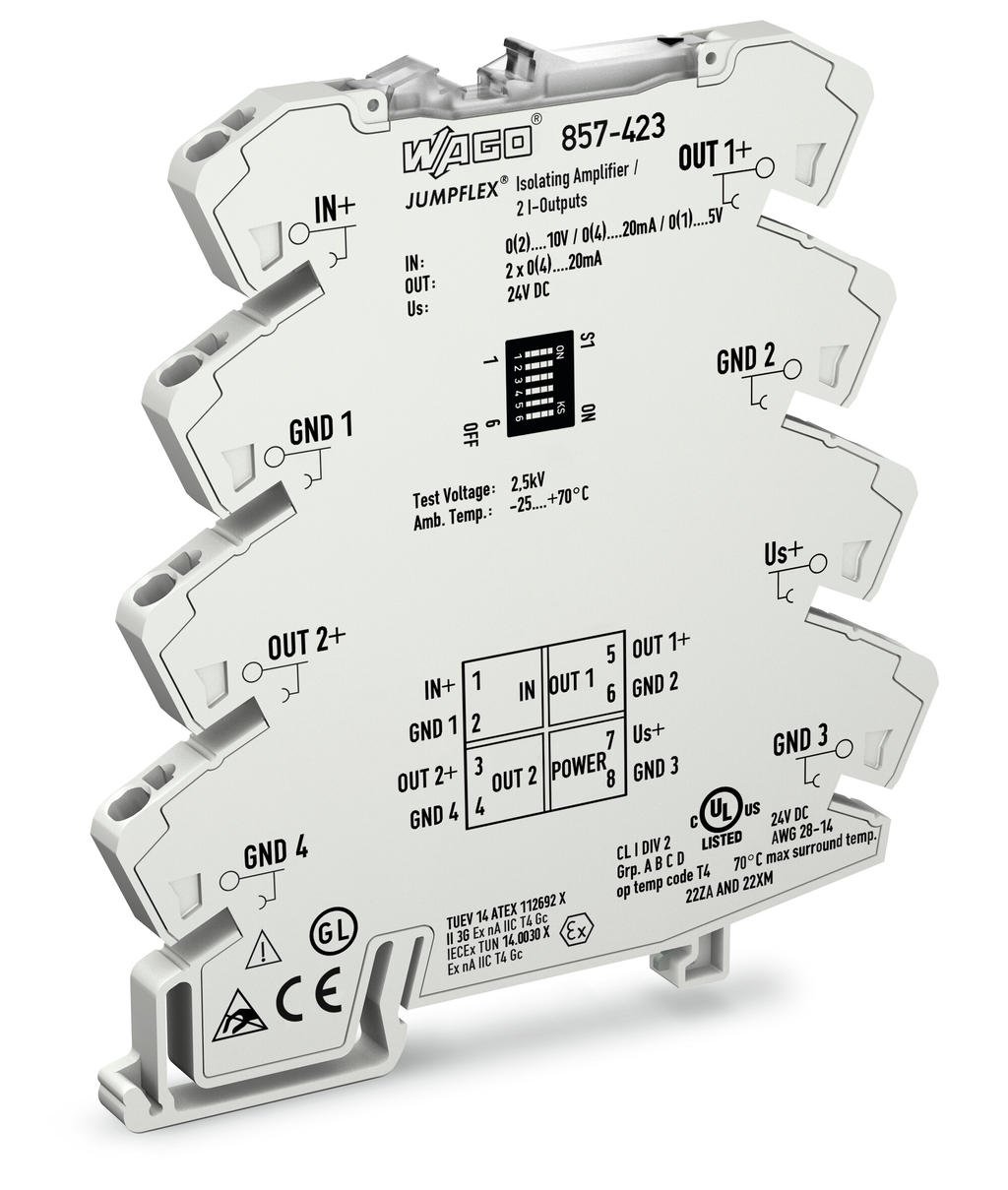

bộ chuyển đổi tín hiệu 0-10v sang 4-20ma

bộ chuyển đổi tín hiệu 0-10v sang 4-20ma

Bộ chuyển đổi tín hiệu 0-10v sang 4-20ma được ứng dụng nhiều trong dây chuyền sản xuất tự động ngành hơi, nước…

Sau khi chuyển đổi tín hiệu thì bộ chuyển đổi 0-10v ra 4-20macòn có khả năng khếch đại giúp cho tín hiệu sau khi chuyển đổi xong không bị suy giảm so với tín hiệu gốc ban đầu.

Ngoài ra bộ chuyển đổi 0-10v sang 4-20ma còn có chức năng cách ly giữa tín hiệu ra với tín hiệu vào và nguồn cấp cho thiết bị giúp cho tín hiệu đầu ra không bị nhiễu và ổn định hơn.

 Ưu điểm bộ chuyển đổi tín hiệu 4-20ma là có cách ly chống nhiễu tín hiệu 4-20ma, giúp cho tín hiệu ổn định hơn

Thông số bộ kỹ thuật

Mã hàng của Drago thường dùng bao gồm DN2400 và DN25000

Tín hiệu vào 0 to 20 mA, 4 to 20 mA, 0 to 10 V, calibrated switchabel

Điện trở ngõ vào dòng 22 Ohm, ngõ vào áp là 1 MOhm

Quá tải ngõ vào dòng ≤ 200 mA, ngõ vào áp là 30 V

Tín hiệu ra 0 to 20 mA, 4 to 20 mA, 0 to 10 V, calibrated switchable

Tải ngõ ra dòng ≤ 10 V (500 Ohm at 20 mA) và ngõ ra áp là ≤ 10 mA (1 kOhm at 10 V)

Độ sai số < 0.3 % full scale

Thời gian đáp ứng 0.7 ms

Độ cách ly giữa tín hiệu và nguồn 2.5 kV, 50 Hz, 1 min

Nhiệt độ chịu đựng tối đa –10 °C to +60 °C

Nguồn 24VDC hoặc 220VAC

Kích thước 6mm

Ứng dụng bộ chuyển đổi tín hiệu 0-10v sang 4-20ma

Dùng trong chuyển đổi tín hiệu cảm biến áp suất, cảm biến nhiệt độ để cho ra tín hiệu phù hợp với PLC hoặc biến tần

Một vài trường hợp dây dẫn xa hoặc qua vùng có từ trường cao bị nhiễu thì chúng ta cũng dùng bộ này để cách ly tín hiệu nhiễu đó giữa tín hiệu vào và tín hiệu ra. Giúp cho thiết bị nhận hoạt động ổn định hơn và không bị hư hỏng.
