Bộ Chuyển Đổi Tín Hiệu Nhiệt Độ

Bộ chuyển đổi tín hiệu nhiệt độ là tên gọi chung của nhiều loại khác nhau. Trong đó có phân biệt theo cảm biến nhiệt độ như PT100, TC loại K, R, S…Và phân biệt theo kiểu lắp đặt của bộ chuyển đổi như: lắp đặt trực tiếp trên đầu cảm biến hoặc lắp trong tủ bảng điện…Nhưng mục đích cuối cùng của nó cũng là chuyển đổi từ tín hiệu nhiệt độ PT100, TC sang tín hiệu analog 4-20ma hoặc 0-10v. Trong bài này chúng ta sẽ tìm hiểu từng loại và tính năng kỹ thuật của nó nhé!!!

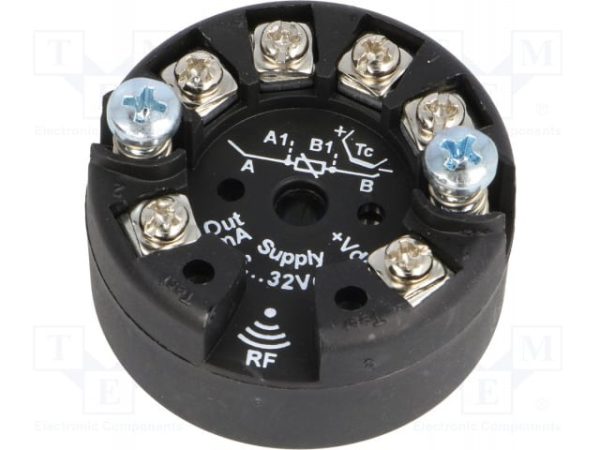

Bộ chuyển đổi tín hiệu nhiệt độ lắp đầu can nhiệt

  • Ưu điểm loại này là lắp tại đầu cảm biến nên sẽ không gây ra tình trạng bị sai số nhiệt độ. Đặt biệt là tín hiệu có thể truyền dẫn đi xa hơn vì đã chuyển đổi sang tín hiệu 4-20ma tại cảm biến.
  • Một ưu điểm nữa là thiết bị dùng nguồn loop trên 2 dây tín hiệu 4-20ma nên chúng ta không cần phải cấp nguồn thêm.
  • Nếu trong nhà máy đang dùng cảm biến nhiệt độ loại TC thì dùng loại chuyển đổi này sẽ rất phù hợp. Vì tín hiệu ra của TC là mV nên khi truyền dẫn đi xa rất dễ bị nhiễu và suy giảm.
  • Nhượt điểm bộ này là không chuyển đổi sang tín hiệu 0-10v được như loại lắp tủ điện

Thông số bộ chuyển đổi nhiệt độ pt100 Pixsys

  • Mã hàng 2000.35.015
  • Nguồn cấp 6-32 Vdc
  • Tín hiệu dòng ngõ ra 4..20 mA (2 wires)
  • Độ cách ly 1K Vac
  • Thời gian đáp ứng 300 ms
  • Nhiệt độ hoạt động -40..+85 °C
  • Ngõ vào cảm biến nhiệt độ PT100, NI100, TC
  • Vào được tất cả các loại cảm biến nhiệt độ 2 dây, 3 dây, 4 dây
  • Cài đặt bộ chuyển đổi này bằng tool của hãng hoặc bằng điện thoại có NFC

Bộ chuyển đổi tín hiệu nhiệt độ lắp tủ điện

  • Ưu điểm bộ này là chuyển đổi sang được nhiều loại tín hiệu khác nhau như: 0-10v, 0-5v, 4-20ma…
  • Trên thiết bị có sẵn các DIP Switch đển chọn lựa ngõ vào và ngõ ra giúp người sử dụng thuận tiện hơn.
  • Nhược điểm bộ này là phải lắp đặt nơi có nguồn điện, đặc biệt phải là nguồn 24VDC

Bộ chuyển đổi tín hiệu biến trở sang 4-20ma datexel DAT 4530
                                                        Bộ chuyển đổi tín hiệu biến trở sang 4-20ma datexel DAT 4530

Thông số bộ chuyển đổi nhiệt độ PT100 Datexel

  • Mã hàng DAT 4530
  • Tín hiệu ngõ vào cảm biến nhiệt độ Pt100, Pt200, Pt500, Pt1000 , Ni100, Ni200, Ni500, Ni1000, TC E, J, K, L, N, R, S, T, U, B, C, D, ±100 mV, ±1000 mV, Potentiometer
  • Ngõ ra tín hiệu dòng 0 to 20mA, 4 to 20mA, 0 to 10mA, 2 to 10mA
  • Ngõ ra tín hiệu áp 0 to 5V, 0 to 10V, 1 to 5V, 2 to 10V
  • Độ sai số < 0.1 % full scale
  • Thời gian đáp ứng 250 ms
  • Độ cách ly 1,5 kV AC
  • Nguồn cấp 24 V DC
